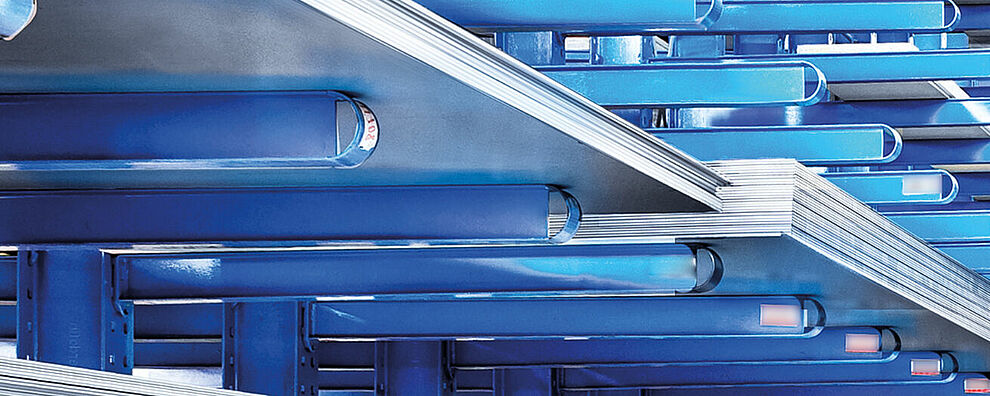

Rayonnage à bras portants
Stocker efficacement des charges encombrantes et longues
Depuis plus de 40 ans, OHRA est synonyme de qualité, de stabilité et de solutions de stockage bien conçues – le rayonnage cantilever est notre produit principal. Spécialiste des rayonnages cantilever pour charges lourdes, nous fournissons des solutions sur mesure pour le stockage sûr et efficace de produits longs, de panneaux, de profilés ainsi que d’autres matériaux encombrants et lourds.
Nos rayonnages cantilever :
- Fabriqué en Allemagne
- Conçu et fabriqué sur mesure
- Modulable avec de nombreux accessoires
- Service complet – du conseil au montage
Bénéficiez de notre expérience, de notre qualité et d’un système de rayonnage qui s’adapte à votre entrepôt – extensible à tout moment.
Concevez votre rayonnage cantilever – Simple. Rapide. En ligne.
Faites passer votre entrepôt au niveau supérieur – individuel, efficace et parfaitement adapté à vos exigences. En seulement quelques étapes, configurez le rayonnage de votre choix – des dimensions à la capacité de charge, exactement selon vos besoins.
Pourquoi un rayonnage cantilever OHRA est le bon choix !
Nos rayonnages cantilever sont spécialement conçus pour le stockage de produits longs et de charges lourdes – fabriqués sur mesure selon vos besoins et 100 % Made in Germany.
Ils se distinguent par une construction en acier robuste composée de profilés IPE pleins et laminés à chaud, une grande capacité de charge et une flexibilité maximale. Qu’ils soient unilatéraux ou bilatéraux, pour une utilisation intérieure ou extérieure – nous vous proposons une solution parfaitement adaptée à vos exigences.
Vos avantages en un coup d’œil :
- Planification individuelle – en hauteur, profondeur utile, capacité de charge et demandes spéciales
- Peint par poudrage ou galvanisé à chaud – idéal pour le stockage intérieur et extérieur
- Bras cantilever réglables en hauteur et accrochés – facilement adaptables par pas de 100 mm
- Bras librement mobiles – protègent le rayonnage et les marchandises en cas de collision
- Stabilité même en pleine charge – sécurité maximale pour les clients et le personnel
En option avec toit, paroi arrière et gouttière – pour un stockage extérieur protégé des intempéries
Le principe du rayonnage cantilever : simple mais parfaitement pensé par nous
Tout ce qu'il faut savoir en un coup d'œil
Il s'agit de montants métalliques verticales avec des bras cantilever dépassant horizontalement. Les produits stockés sont déposés sur ces bras. Ce sont surtout les objets longs comme les tuyaux ou les poutres qui y sont entreposés (longs produits).
Ils sont disponibles en version simple-face ou double-face. Les rayonnages cantilever simple-face sont le plus souvent intégrés le long des murs de l'entrepôt ou placés à proximité de ceux-ci. Double-face, ils permettent l'accès des deux côtés et tirent leur stabilité d'une répartition uniforme du poids et d'une construction de base stable. Les deux peuvent également être ancrés dans le sol. Outre les modèles simples, il existe également des modèles avec toit qui protègent les marchandises stockées des intempéries si vous les utilisez à l'extérieur.
Le rayonnage cantilever en profilés acier laminés à chaud se rencontre aujourd'hui dans presque tous les secteurs :
- Dans le négoce de bois ou de matériaux de construction, pour le stockage de bois équarri, de planches, de pierres, de tuyaux et de profilés,
- Dans le négoce de l'acier où les formats de tôle et les profilés lourds en acier doivent être stockés en toute sécurité

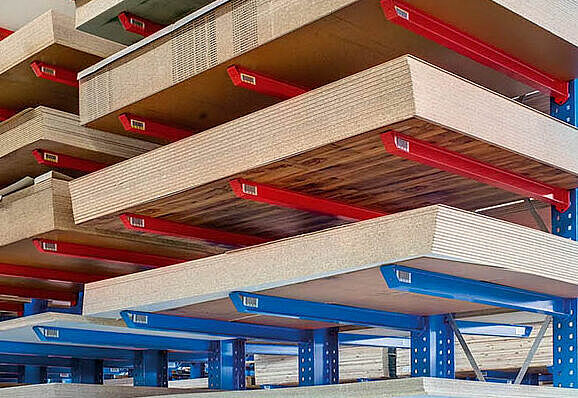

- Dans les menuiseries et les charpenteries comme dépôt pour les lourds panneaux d'aggloméré
- Mais aussi chez les recycleurs de voitures
- Les marinas,
- Les fabricants de meubles et de cuisines
- Et de nombreux autres secteurs où il faut pouvoir stocker beaucoup sur une petite surface au sol.
Il existe des solutions spécifiques pour chaque produit et pour chaque secteur. Elles varient en fonction des besoins en termes de hauteur, de profondeur utile, de capacité de charge ou d'épaisseur de profilé. C'est la raison pour laquelle OHRA produit toujours les rayonnages pour charges lourdes en fonction des besoins individuels et des spécifications de ses clients.
Les rayonnages cantilever sont des systèmes de stockage d'une capacité de charge énorme destinés au stockage de marchandises longues et de charges lourdes. Il s'agit par exemple de panneaux de bois, de plaques de tôle, de profilés, de poutres ou d'éléments en acier, de matériaux de construction ou encore de véhicules hors d'usage ainsi que de toutes sortes de charges lourdes.
Nous proposons le principe du rayonnage cantilever dans de nombreuses versions pratiques
Rayonnages cantilever avec toit
Pour une utilisation en extérieur, les rayonnages cantilever avec toit sont le choix idéal pour vos produits longs qui n’ont pas nécessairement besoin d’être stockés dans un hall. Dans le calcul statique du système de stockage, nous prenons en compte non seulement les exigences de charge mais aussi les charges de neige et de vent de votre région, et nous dimensionnons en conséquence les profilés du rayonnage et le toit. Nous vous conseillons dès le départ : de la planification jusqu’à la couverture du toit. De plus, nous vous accompagnons dans la demande de permis de construire – sur demande avec plans et calculs statiques.

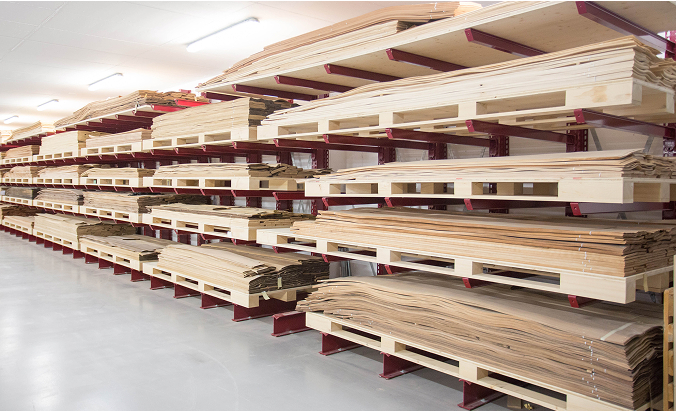

Rayonnages cantilever unilatéraux
Le rayonnage cantilever unilatéral est généralement installé sous un toit ou contre un mur. Il est desservi d’un seul côté.
Sa construction robuste permet une structure autoportante.
Si le rayonnage cantilever est conçu en version unilatérale, il peut être fermé à l’arrière et sur les côtés pour une utilisation en extérieur – par exemple avec de la tôle trapézoïdale ou du bois.

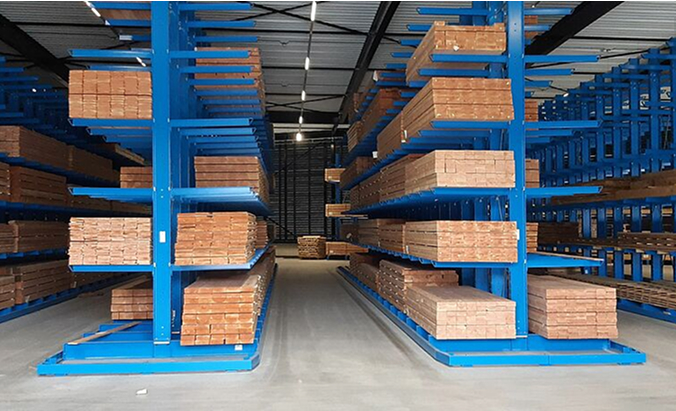

Rayonnages cantilever bilatéraux
Le rayonnage cantilever bilatéral ou double face est fabriqué avec le même profilé montant que la version unilatérale. Toutefois, les deux côtés du rayonnage sont équipés de pieds et de bras cantilever. Vous disposez ainsi du double de capacité de stockage. Cet avantage rend la solution bilatérale encore plus économique.
Rayonnages cantilever pour charges lourdes
Les charges lourdes représentent un défi pour tout rayonnage. C’est pourquoi le rayonnage cantilever d’OHRA est fabriqué à partir de profilés en acier laminés à chaud pour tous les éléments porteurs. Les avantages de ce système de rayonnage deviennent encore plus évidents à mesure que les exigences de charge augmentent. Avec des bras supportant jusqu’à 2 500 kg et des montants supportant jusqu’à 10 000 kg, il gère sans difficulté même les charges lourdes.

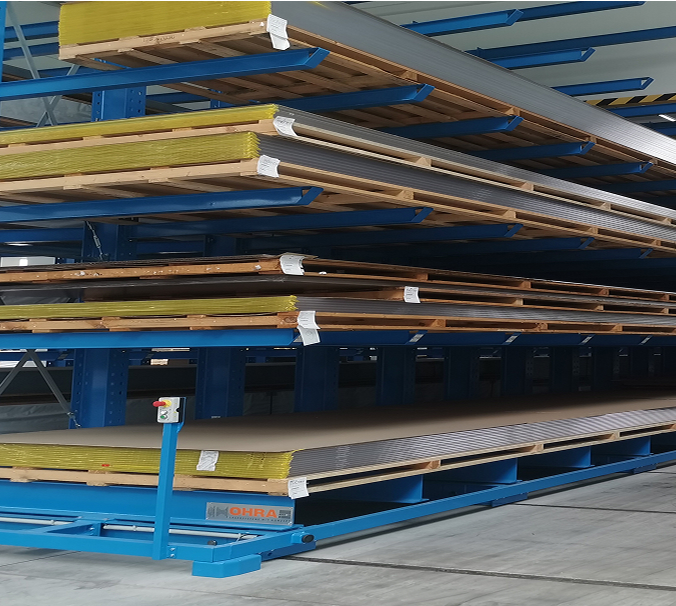

Rayonnages cantilever mobiles
Dans un rayonnage mobile, les rangées de rayonnages sont directement reliées entre elles, sans espace libre. Ce n’est que lorsque vous souhaitez accéder à vos articles stockés que vous pouvez déplacer manuellement ou électriquement les rayonnages souhaités, créant ainsi un accès. En utilisant les rayonnages mobiles d’OHRA, vous pouvez exploiter de manière optimale votre espace de stockage limité et organiser vos produits efficacement. Le gain de place permet également une vue d’ensemble claire de vos marchandises stockées et des différents groupes de produits, ce qui conduit à une économie de temps et de ressources.

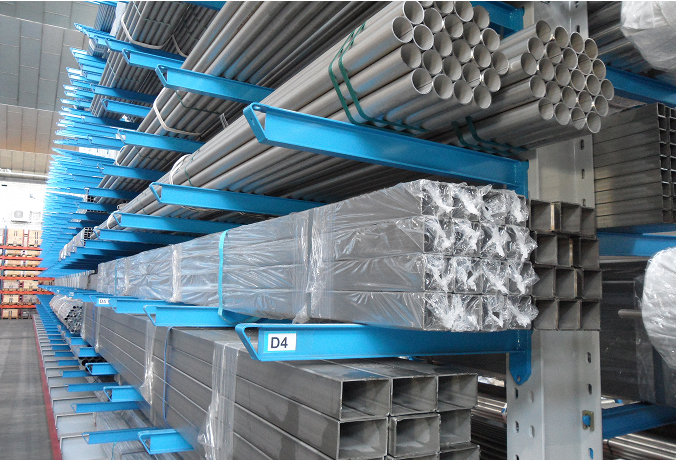

Rayonnages cantilever pour produits longs
Les rayonnages pour produits longs sont adaptés au stockage de marchandises particulièrement longues. Un rayonnage pour produits longs peut être conçu aussi bien comme système de stockage vertical que comme système de stockage horizontal. Le choix d’un système dépend de l’utilisation prévue et de l’espace disponible dans l’entrepôt. Les rayonnages cantilever sont par exemple parfaitement adaptés aux tuyaux. L’accès est rapide et offre une bonne vue d’ensemble des différentes longueurs et variétés. Le rayonnage vertical peut également être installé dans les salles de vente.
Autres versions de rayonnages cantilever
D’autres versions de rayonnages cantilever d’OHRA offrent des solutions sur mesure pour des besoins de stockage uniques, y compris des applications spéciales telles que des halls de rayonnages cantilever, des mezzanines et des présentations de carrelage. Découvrez nos autres versions de rayonnages cantilever avec un large choix de matériaux, de la stabilité, de la sécurité et de l’évolutivité.
Configurez votre rayonnage cantilever – Simple. Rapide. En ligne.
Faites passer votre entrepôt au niveau supérieur – individuel, efficace et parfaitement adapté à vos besoins. En seulement quelques étapes, configurez le rayonnage de votre choix – des dimensions à la capacité de charge, exactement selon vos exigences.
Références
Adamet
Le grossiste en métaux Adamet-Niemet a remplacé son ancien concept de stockage au sol et sur des rayonnages trop bas par un stockage sur des rayonnages cantilever OHRA d'une hauteur maximale de 8.570 millimètres. La capacité de charge des bras cantilever est de 500 ou 600 kilogrammes, jusqu'à 16 niveaux de stockage sont possibles pour une hauteur de rayonnage de 8.570 millimètres. Cela a permis non seulement d'augmenter la capacité de stockage, mais aussi d'accélérer les processus de stockage, de déstockage et d'augmenter l'efficacité de la production. Les bras cantilever flexibles et réglables en hauteur des rayonnages OHRA s'écartent en outre vers le haut et sur les côtés en cas de choc. La marchandise est ainsi protégée contre les dommages.
Investzal
Voor de opslag van coils met een gewicht tot 5 ton heeft het Hongaarse bedrijf Invesztál een 19,9 meter lange palletstelling van OHRA geïnstalleerd. De robuuste stelling werd qua maatvoering aangepast aan de afmetingen van de op pallets opgeslagen coils. In vergelijking met de vorige opslag – een combinatie van vloeropslag en standaard stellingen – is de toegang tot de coils met de nieuwe stellingen gemakkelijker, betrouwbaarder en sneller. Bovendien wordt schade aan de verzinkte coils - waarvan sommige ook gekleurd zijn - geminimaliseerd.
Albixon
ALBIXON, l'un des principaux fabricants de piscines et d'abris de piscine en Europe, a augmenté ses capacités de stockage grâce à une installation de rayonnages cantilever couverts d'OHRA. Des profilés en aluminium palettisés y sont stockés ; la longueur des palettes est de 5 à 12 mètres, leur poids va de 500 à 1.200 kilogrammes. La nouvelle installation de rayonnages offre non seulement plus d’espace, mais réduit également les coûts : Les mouvements inutiles de matériel sont évités, l'efficacité des transports en entrepôt augmente et le risque d'endommager les marchandises stockées diminue. Grâce à la protection contre les intempéries, les coûts liés au contrôle de la qualité diminuent également. Grâce à la bonne vue d'ensemble des marchandises stockées, l'inventaire est également beaucoup plus facile à réaliser.
Solution de stockage efficace pour Marles
Le principal fabricant de maisons en bois Marles mise sur les rayonnages cantilever d’OHRA afin d’optimiser ses capacités de stockage. Les systèmes de rayonnages robustes permettent un stockage sûr et peu encombrant des matériaux en bois. Grâce à l’adaptation flexible des rayonnages, Marles a pu rendre ses processus plus efficaces.
Détails techniques
La conception robuste des rayonnages cantilever d’OHRA repose sur des profilés en acier pleins et laminés à chaud, garantissant une capacité de charge maximale et une grande durabilité. La construction répond aux exigences les plus élevées en matière de sécurité et de stabilité, même sous de fortes charges.
Traitement de surface et protection contre la corrosion
- Utilisation intérieure :
– Les principaux composants (montants, bras cantilever, pieds) sont revêtus par poudrage de haute qualité
– Autres composants galvanisés à la bande selon DIN 10346 - Utilisation extérieure :
– Galvanisation à chaud par immersion selon DIN EN ISO 1461 pour une protection fiable contre les intempéries
Ancrage
- Utilisation intérieure : avec des ancrages galvanisés ou des vis à béton
- Utilisation extérieure : avec des ancrages en acier inoxydable pour une résistance accrue à la corrosion

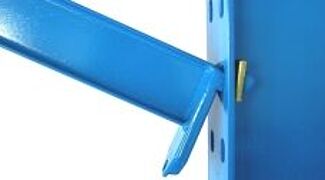

Caractéristiques des bras cantilever:
- Accrochable, pas de réglage 100 : 100 mm
- Accrochage flexible et bras librement mobiles (par ex. type K60K+H), offrant ainsi une protection contre les dommages aux bras cantilever et à vos marchandises
- Accrochage et décrochage rapides en position presque horizontale, par ex. K60 K+H
- Griffe d’accrochage forgée, spécialement trempée et de haute qualité
- Couleurs standard RAL 5015, 2002, 3000, 6011, 7035
- Pas d’arêtes de choc sur la surface de stockage grâce aux plaques de liaison saillantes sur le bras cantilever → aucune détérioration des marchandises lors des opérations de stockage et de déstockage
- Déflecteur de bras conforme sur les bras cantilever

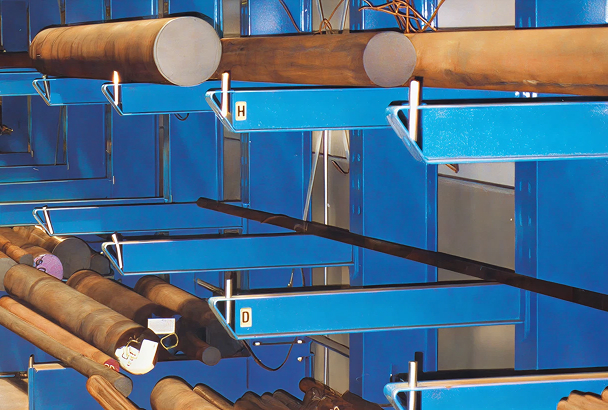

- Prévu pour l’installation d’une protection anti-roulement
- Prévu pour l’utilisation d’une vis de réglage

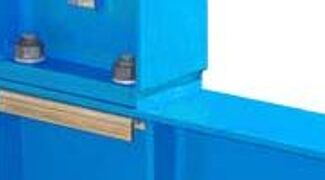

Caractéristiques des montants / pieds:
- Perforé des deux côtés selon une trame de 100 : 100 mm (les pieds de rayonnage unilatéraux peuvent être préparés pour une utilisation ultérieure en version bilatérale).
- Boulonné à fleur avec le pied du montant, assurant ainsi un appui total sur le pied du montant sans plaques de liaison saillantes. Par conséquent, aucune détérioration lors des opérations de stockage et de déstockage.
- Remplacement facile des composants possible lors d’une réorganisation de l’entrepôt ou pour des réparations.
- Protection des pneus grâce au biseau sur le pied du montant (standard dans le système K60).
Nos systèmes de rayonnages sont conformes à la norme DIN 18800-7 et aux directives courantes de l’Assurance sociale allemande des accidents du travail pour les équipements et dispositifs de stockage (BGR 234). Ils sont testés en matière de sécurité et disposent du label de qualité GS correspondant.

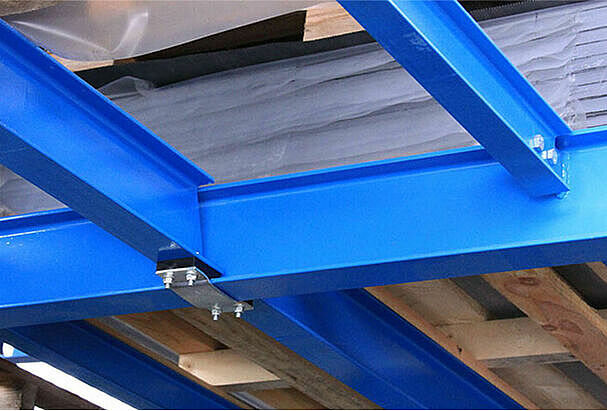

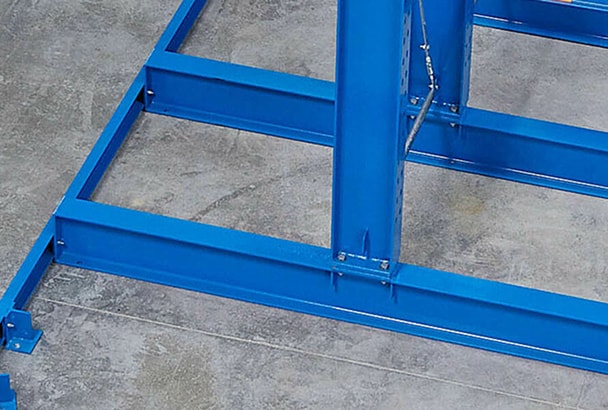

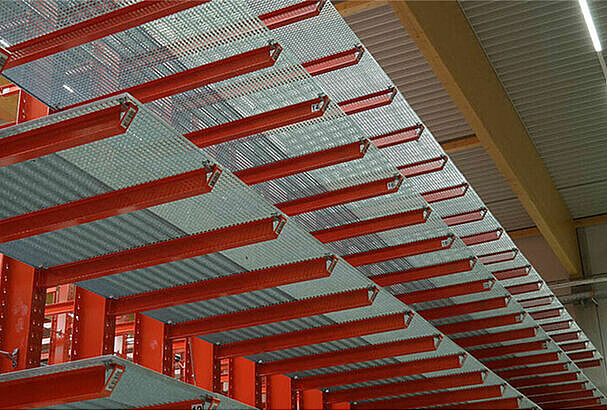

Accessoires pour votre rayonnage cantilever OHRA
Pour une adaptation précise de votre installation de rayonnage, nous proposons une large gamme d’accessoires qui peuvent être pris en compte dès la commande ou ajoutés ultérieurement selon vos besoins. La gamme comprend notamment:
